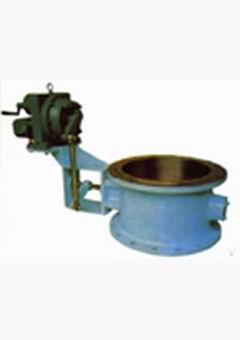

 ZAJW-6电动调节蝶阀由DKJ型角行程电支执行器和斜板式调节蝶阀组成。角行程电动执行器安装在蝶阀一侧，用连杆带动蝶板实现调节、控制。
本阀可以用仪表自动控制，也可用电动操作器远控，还可在现场用电动执行器上的手轮进行手动操作。
本阀安装时请参照图示确定安装方向。防止尘灰堆积增加阀门开启阻力
调节蝶阀的主要优点，结构简单，体积小重量轻，造价低，气动碟阀该特点尤其显著，安装在高空暗道，经过二位五通电磁阀控制操作方便，也可调节流量介质。流体阻力较小，中大口径的气动碟阀全开时有效流通面积较大，启闭迅速省力，碟扳旋转90角度即可完成启闭，由于转轴两侧碟板手介质作用力接近相等，而产生的转矩方向相反，因而启闭力矩较小，低压下可实现良好的密封，碟阀密封材料有丁晴橡胶、氟橡胶，食用橡胶，衬四氟故密封性能良好，其中硬密封碟阀为软硬层叠式金属片具有金属硬密封和弹性密封的重优点，无论在低温情况下均具有优良的密封性能
|
型号 |
ZAJW-1 |
ZAJW-6 |
|
公称通径 |
200～2000mm |
200～1200mm |
|
公称压力 |
0.1MPa |
0.6MPa |
|
适用流速 |
≤30m/s |
≤20m/s |
|
蝶板转角 |
90。 |
78。 |
|
适用温度 |
≤305。C |
≤305。C |
|
泄漏率 |
1% |
0.3% |
|
适用介质 |
煤气、空气、烟气等工业气体 |
|
连接法兰 |
符合GB2555-81，PN2.5标准 |
|
零件名称 |
阀体、阀板 |
阀杆 |
填料 |
|
材料 |
碳素钢 |
优质碳素钢 |
柔性石墨、石棉 | |
