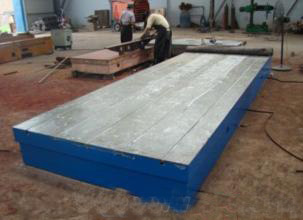

 划线工作台
划线工作台的适用范围与质检标准
划线工作台的质检标准：
1、划线平板工作表面不应有锈蚀、划痕、凹痕和其他影响使用的外观缺陷。
2、划线平台的工作面硬度应在HB170-220之间。
3、划线工作台相对对的两个测面，应设置有安装手柄、吊环和其吊装设置的螺纹孔或圆柱孔。设计的升降位置应考虑减少变化造成起重。
4、划线工作台工作表面不应该有砂眼、气孔、裂纹、夹渣等缺陷。各种各样的铸件表面应清楚型砂，且表面光滑涂漆牢固。在精度等级水平低于"00"平板工作面上，对于不到15毫米直径的沙子允许使用相同的材料堵塞，硬度应低于周围材料硬度。在工作面上的堵塞部位不应超过四处，且相互之间的距离不得小于80mm。
5、划线工作台应经过稳定性和去磁处理。
6、划线工作台应该是采用优质的灰铸铁或合金铸铁制造。
7、划线工作台工作面应采用刮削工艺，对于"3"级平板工作面也可以采用刨削工艺，刨削工作表面的表面粗糙度按轮廓算术平均偏差Ra值应不大于5um。
8、根据用户要求，在划线工作台工作面上设置螺纹孔或沟槽后，这些部位不应出现高于工作面膨胀现象。
划线工作台的适用范围：
1、铸铁划线平板是高度测量的基准面：将待测物与量表座一同放置于平板上，进行高度比较测量，最后可再将其高度与标准量块相比较。
2、铸铁划线平台是平行度测量的基准面：固定量表座，然后使量表指针接触在待测物表面上方，移动待测物，可检查工件面与划线平板面的平行度。
3、划线工作台角度测量的基准面：利用平台作基准面，配合正弦杆及角度规，可进行角度量测。
4、划线工作台是精密划线的基准面：可按照工作图的尺寸，进行精密的划线工作。
5、在划线工作台表面刻制刻度线，使划线、测量等工作更为方便。
划线平板划线的定义：
根据图样的要求，用划线工具在毛坯或半成品工件上划出待加工部位的轮廓线或作为基准的点、线的操作称为划线。
