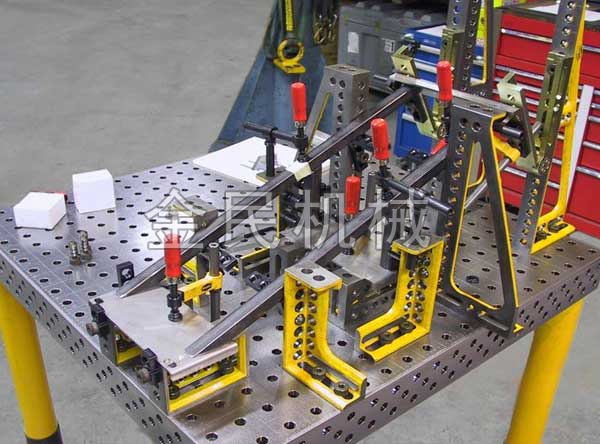

 供应优质三维柔性组合工装夹具
三维柔性组合工装夹具技术标准
三维柔性组合工装夹具技术标准：
一、基础三维平台
1、工作台材质：HT300，进行电炉整体退火热处理，同时自然时效时长6个月以上，消除内应力；
2、柔性焊接工作台表面加工后无任何气孔、砂眼、冷隔、裂纹、补焊等缺陷；
3、工作台的平面度达到：0.1/1000mm；
4、工作台的侧面与上表面的垂直度达到：0.1/200mm；
5、工作台的工作表面光洁度：1.6μm；（表面状况=看不清加工痕迹）
6、工作台网格线规格：100x100±0.05mm，台面边缘X、Y方向都带有毫米刻度线；
7、工作台孔径尺寸及精度：φ28.10±0.03mm，孔间距：100±0.03mm；
8、铸铁检验平台承重：支撑腿式：2T/平方米；框架式支撑：3T/平方米。
二、U型方箱、支撑角铁
1、材质：HT300，进行电炉整体退火热处理，消除内应力；
2、加工后任意工作面无气孔、砂眼、冷隔、裂纹、补焊等缺陷；
3、工作面之间的形位公差精度：0.1/1000mm；
4、加工面光洁度：1.6μm；（表面状况=开不清加工痕迹）
5、孔径尺寸及精度：φ28.10±0.03mm，孔间距：100±0.03mm或50±0.03mm。
三、压紧器
1、压紧器要求操作灵活方便，夹紧可靠；
2、压紧机构压头采用分体式结构且不易脱落，同时要便于维护更换；
3、手持操作部分为胶手柄形式，抗腐蚀、耐磨、防打滑。
泊头市金民机械制造有限公司主要产品有大型机床铸件、电梯配重铁、单口V型架、机床检验棒、大理石偏摆检查仪、铸铁桥型平尺、铸铁方箱、花岗石直角尺、大理石气浮实验台、焊接平台、手柄快速锁紧销、组合焊接工装等系列。 |
