 一、构造

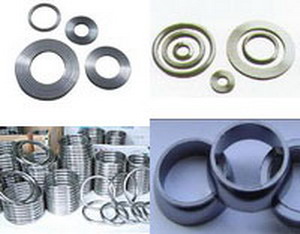

缠绕式垫片由“V”形(或“W”形) 金属带与非金属带相互重迭，连续缠绕而成，在始、末端用点焊方式将金属带固定。
二、性能及特点
1、 适用的工况范围宽。能耐高温、高压和适应超低温或真空下的使用条件。通过改变垫片的材料组合，可解决各种介质对垫片的化学腐蚀问题。
2、应力补偿能力强。在温度、压力波动频繁的工位上，密封性能稳定、可靠。
3、密封性能优良。
4、对与垫片接触的法兰密封而的表面精度要求不高。
5、安装方便，垫片预紧压力较低。
三、垫片种类
1、A、缠绕片垫片分四种形式：基本型、带内环型、带外环型、带内外环型。
B、热交换器用缠绕式垫片一般分：基本型及带内外环型。
2、通常使用的材料：
A、钢带：08F、0Cr18Ni9(304)、0Cr18Ni9Ti、1Cr18Ni9Ti(321)、0Cr17Ni12、M02(316)、00Cr17Ni14M02(316L)
B、内外环用(冷轧)钢板：外环：低碳钢、0Cr13、oCr18Ni9 内环：通常与钢带材质相同或协商确定。
C、非金属带：柔性石墨、特制石棉、聚四氟乙烯、非石棉纸。
四、使用范围
1、使用温度：-196℃-700℃(氧化性介质中不高于600℃)
2、使用压力： ≤25MPa
3、垫片系数：m=2.5-4
4、最小预紧比压：y=68MPa
5、最大加工尺寸：-2800mm |
