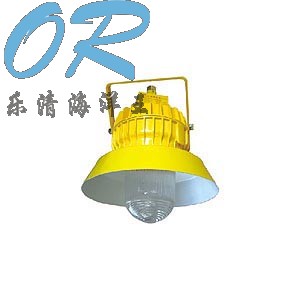

 OR-BPC8710防爆平台灯
概况：
适用于石化装置、车间和海上石油平台等大范围易燃易爆场所。
一 性能:
● 隔爆型最高防爆等级，可在易燃易爆危险场所安全可靠工作。
● 采用高强度气体放电灯做光源，光效高，平均使用寿命达10000小时以上。
● 采用棱晶状钢化玻璃，无眩光，能有效避免作业、施工人员产生不适和疲劳感。
● 采用遮光板并进行精确配光设计，提高光效利用率，节能效果好。
● 采用一体化全密性结构设计及最新表面处理技术，外形美观，安装简便，防雨淋、喷水，灯具外壳永不腐蚀、生锈，可在高温潮湿和各种腐蚀性等恶劣环境下长期使用。
● 外壳选用高强度铝合金材料，具有抗强力碰撞和冲击能力。
● 吊杆式、壁挂式等多种安装方式，适合不同工作现场的照明需要。
二 使用:
1、根据工作现场的实际照明需要，确定灯具的安装位置和方式，然后按灯具到220V电源接点的距离备好相应长度的Φ8～14mm三芯电缆线。
2、卸下接线盒上有“开/锁”标识的侧板，从包装盒内取出安装配件，包括密封圈、垫片和接头（带紧定螺钉），如灯具采用吸顶式安装，则还有吊顶式转换接头（带紧定螺钉）和3/4寸转换接头。
1）壁挂式安装：先将灯体通过支架安装在墙壁或其它支撑件上（保证遮光板在灯泡正上方），然后将电缆依次穿过接头、垫片、密封圈直至接线盒内（预留出一定长度的电缆方便接线），最后旋紧接头，拧紧紧定螺钉；
2）倾斜吊杆式安装：将接头穿过电缆，旋入钢管，拧紧紧定螺钉，然后将电缆依次穿过垫片、密封圈直至接线盒内（预留出一定长度的电缆方便接线），再将灯体旋入接头，必需保证接线盒接线口朝下。按第3步接好线后，通过调整铜质接头和钢管的相对位置，保证遮光板在灯泡正上方，然后拧紧紧定螺钉；
3）竖直吊杆式安装：先将接头穿过电缆，旋入钢管，拧紧紧定螺钉，然后将电缆依次穿过垫片、密封圈直至接线盒内（预留出一定长度的电缆方便接线），再将灯体与接头拧紧，拧紧紧定螺钉；
4）吸顶式安装：将3/4寸转换接头旋入吊顶式转换接头，接头旋入3/4寸转换接头，分别拧紧紧定螺钉，然后穿过电缆，安装在屋顶，最后将电缆依次穿过垫片、密封圈直至接线盒内（预留出一定长度的电缆方便接线），再将灯体与接头拧紧，拧紧紧定螺钉；
3、将三芯电缆线的一端分别接入盒内的有“L”、“N”和接地标识处，再用电缆压板压紧电缆，并用紧固螺钉固定，然后装上侧板，拧紧螺钉。
4、最后将三芯电缆线的另一端按防爆要求接通220V电源即可。
5、更换灯泡时，先切断电源，然后用内六角扳手卸下壳体上的紧定螺钉，用大螺丝刀或其它工具旋松灯盖6圈，再用手小心将灯盖缓慢卸下，旋下旧灯泡再换上新灯泡。
注意：1）严禁带电打开灯具；2）拆卸灯盖时，灯与灯壳快脱离时小心操作。
三 注意:
1、灯具倾斜安装时，必须调整接头与钢管的相对位置，保证遮光板在灯泡的正上方；
2、安装和维护灯具时，必须先切断电源；
3、使用时，灯具表面有一定温升，属正常现象，透明件中心温度较高，不得触摸；
4、必须使用本公司配备的电器；
5、更换灯泡时，应使用同类型、功率的灯泡；如果改变灯泡类型或功率，应相应更换配套镇流器。
四 主要技术参数:
序号
参数名称
单位
数值
1
额定电压（AC）
V
220
2
光源
功率
MH/HPS气体放电灯
W
250
光通量
MH气体放电灯
lm
22000
HPS气体放电灯
lm
28500
平均使用寿命
MH气体放电灯
h
15000
HPS气体放电灯
h
55000
3
8米高度时照度大于18lu×面积
m2
385
4
外形尺寸（直径φ×高）
mm
439×466
5
重量
灯具
Kg
9.0
镇流器
6.1
五 品质保证:
本产品严格按照ISO9001:2000国际质量管理体系标准进行质量控制,确保产品质量高于国家标准,完全达到设计要求,产品实行3年保用,光源保用一年 ,自购买之日起3年内，产品正常使用下出现任何故障由本公司负责免费维护.
|
