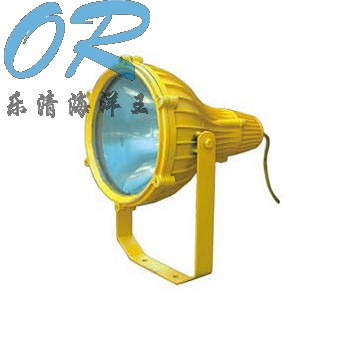

 OR-BTC8210防爆投光灯
概况：
适用于各种易燃易爆场所和各种室内外作业、施工现场及大型设备等大范围投光照明。
一 性能:
／优良的防爆性能，可在易燃易爆场所安全工作。
／采用高光效、长寿命的气体放电灯及进口高纯镜面氧化铝反射器，通过精确配光设计，灯具效率高，投光效果好，亮度高。
／通过精密的结构设计采用最新表面处理技术，能防雨淋，喷水，灯具外壳永不腐蚀、生锈。
／采用高强度铝合金外壳，具有抗强力碰撞和冲击能力。
／可采用座式、壁挂式、吸顶式等多种安装方式。
二 使用:
1、根据工作现场的实际照明需要确定灯具及防爆镇流器箱的安装位置和方式，再按镇流器到220V电源接点的距离准备相应长度的Φ8.5mm三芯电缆线。
2、打开防爆镇流器箱盖，旋松电缆引入口的压紧螺母，将电缆线一端穿过压紧螺母引入镇流器内腔，对应防爆镇流器箱上的接线图接线。三芯电缆线中的黄绿线与防爆镇流器箱中的排插6号位连接固定，其余红、黑两根线分别与排插4号位、5号位连接固定，再旋紧电缆线压紧螺母。
3、按确定的安装位置和方式将灯具和镇流器安装好，再将镇流器输入电缆线的另一端按防爆要求接通220V市电，上螺栓打紧防爆镇流器箱盖即可照明。
4、松开灯头支架两侧螺栓，可上下调节灯头选择照明角度，再将螺栓固定。
5、更换灯泡时，用M8内六角扳手松开后壳与前壳的3颗连接螺栓，均衡施力旋下后壳，注意用力不均易造成后壳卡死。更换新灯泡后，注意把后壳均衡用力插到前壳内慢慢推入，要求密封圈一定在沟槽内。在后壳与前壳完全合位时打上3颗螺栓。
警告：
1、更换灯泡及拆卸灯具前必须切断电源；
2、严禁带电开盖。
三 注意:
1、更换灯泡、擦拭玻璃时，必须将灯具电源关断并待灯具冷却后进行。
2、使用时，灯具表面有一定的温升，属正常现象；透明件中心温度较高，不得触摸。
3、灯具在使用过程中关断后，立即开启不能启动灯泡，此属正常现象；待灯泡冷却10~15分钟后再次启动即可正常照明；应尽量避免热态启动以免使灯泡损坏。
四 主要技术参数:
序号
参数名称
单位
数值
1
额定电压
V
220
2
光源
(MH气体放电灯)
额定功率
W
400
光通量
lm
38000
平均使用寿命
h
20000
3
引入电缆外径φ
mm
8.5
4
外形
尺寸
外径φ
mm
338
长度
mm
456
总高度
mm
523
5
重量
灯具
kg
13.8
防爆镇压流器箱
4.5
五 品质保证:
本产品严格按照ISO9001:2000国际质量管理体系标准进行质量控制,确保产品质量高于国家标准,完全达到设计要求,产品实行3年保用,光源保用一年 ,自购买之日起3年内，产品正常使用下出现任何故障由本公司负责免费维护.
|
