 斜楔机构的设计要和吊装斜楔的压料形式选择
斜楔机构的压料形式选择
(1)垂直压料器。如果制件的冲压部分与主冲压方向没有形成负角，一般都采用垂直压料器，用于直翻边和直修边冲孔。这种形式设计简单，加工性较好，压料稳定。这种情况要注意在设计凸模过孔应考虑料厚对凸模的影响，常用办法是:当冲裁料厚较小的内板零件时选择把过孔设计成Z向大于一个料厚的长圆孔，当冲裁料厚较大的内板零件或外板件时，选择把过孔设计成圆孔，此时压料器必增加平衡块。
(2)聚胺酉旨压料。用于侧冲孔，主要是考虑结构简单，大多适用于冲裁圆孔，孔的法向与冲压加工方向夹角小，而且料比较薄、冲孔处有比较大平面，采用刚性直压料器压料会增加加工制造难度以及造成模具结构复杂。悬吊式斜楔机构冲孔部分压料，采用的就是聚胺醋压料形式。
(3)侧刚性压料。如果在受到垂直压料结构限制，同时聚胺醋压料形式又无法实现的情况下，就采用滑块带刚性压料方式，侧刚性压料压料效果好，但滑块较大。因为力被分解了大部分，造成压料不紧，翻边扯料，影响制件质量；同样在出料方向侧冲孔处，由于冲孔间距较大，斜楔占用空间大，垂直压料器悬空太多，强度不好，同时孔离侧壁较近，无法用聚胺醋压料形式，所以只能采用滑块带刚性压料方式。
斜楔机构的设计要素
(1)结构分析。满足实际制件送人、冲压、取出等要求。根据制件的形状特征、操作空间来确定是否采用斜楔机构或悬吊式上置斜楔。一般地，采用斜楔类型相对比较简单，但在有些情况下，斜楔对制件送人和取出很不方便，而且对工作行程有特别要求，如果不能满足上述要求，就采用吊楔。总之，是采用斜楔还是吊楔，根据制件上工作内容、操作空间、模具结构优化、加工制造成本等综合因素来决定的。
(2)运动分析。满足行程要求，按设计轨迹运动。由于斜楔如下置式斜楔机构是把垂直运动转化为水平或倾斜运动，具体运动量的大小方向是根据放件与取件的操作空间、工作行程的要求、工作效率最大化等来决定斜楔三角函数关系。
(3)效率分析。力求满足效率最大，来确定斜楔滑块的倾斜角度。

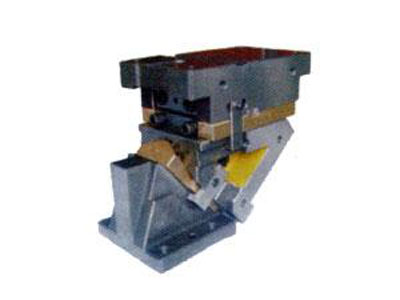

泊头市德晟机械制造有限公司生产悬吊式斜楔、正装斜楔、下置式斜楔机构，可根据客户的要求进行设计、开发和生产。 |
