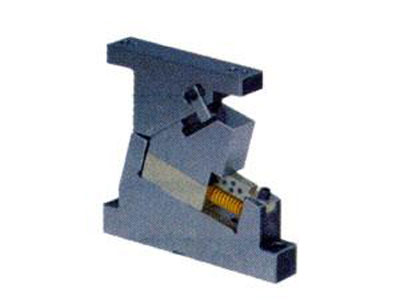

 旋转斜楔和下置式斜楔机构相比有哪些优点
整形凸模运动是靠机床充气驱动气缸来完成的，有两个工作时间点，一是在模具工作开始前，上一工序制件放入模具后，气缸带动旋转轴复位到工作位置；二是模具工作完成后开模，气缸带动旋转轴到自由状态，侧整形后的制件才能顺利拿出。模具的行程确定(1)驱动气缸行程确定:确定旋转斜楔机构行程跟普通滑车复合斜楔机构确定行程相同，保证旋转轴旋转一定角度后能够不干涉模具取放制件即可，由旋转轴旋转距离来确定驱动气缸的行程。斜楔滑块行程同普通斜楔结构如悬吊式斜楔机构一样，不对模具造成异常、干涉即可。
旋转斜楔机构应用在侧整形部位，不像下置式斜楔机构，旋转斜楔工作时是通过驱动气缸工作将旋转轴旋转到工作位置，斜楔滑块由机床带动下滑，通过驱动块角度驱动与下模型面进行工作。开模后气缸带动旋转轴回到自由状态。由于旋转斜楔机构占用空间较小，在上下方向保证了下部废料滑道的空间，使得修边工作能够完成。
旋转斜楔机构的优缺点(1)占用模具空间小，便于其他工序的排布。斜楔基座下方没有滑块机构一样的斜楔及导板装置，可满足废料的通过，这样在一个斜楔上可以增加修边工序，在工艺设计时可大大减少工艺人员的线体排布。(2)和悬吊式上置斜楔相似，结构紧凑，装配简单，安全高效。整个斜楔自为一体，单独装配完成后不需要再与模座研配，仅按照定位键定位安装即可，拆卸方便，为钳工装酉己节省大量时间。(3)受力平衡性能良好。旋转轴与基座为面接触，轴上所受的压力，均匀的分布到基座上，可减轻模座受力。(4)加工量及标准件的使用较少，利于降低成本。(5)旋转斜楔机构同样有其不足之处，因为旋转轴主要是面接触，加工精度要求较高，也不利于模具的后期维修。
