 悬吊式斜楔机构的特点和选用使用注意事项

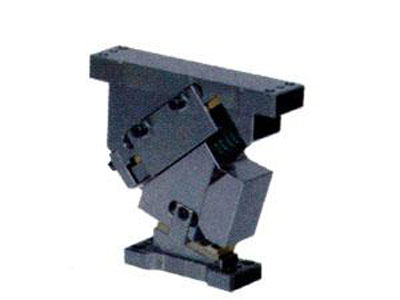

汽车覆盖件模具设计模块开发的目的是将汽车覆盖件模具的设计理论、设计准则、设计经验等程序化，使汽车覆盖件模具设计在一定程度上智能化、自动化。斜楔机构应用在汽车覆盖件生产过程中。模块采用软件工程学中的生命周期法作指导，根据模块的设计要求进行系统建模，划分功能模块，建立模块的运行流程，设计模块的数据流程。悬吊式斜楔机构主要特点是滑块与滑座均吊装于上模，而斜楔装于下模。由于它是一种倒置式的空间机构，亦称为“吊楔”。该结构工作角度为00一700，工作区域比较开放，取、放工件方便，适用于大工件深位冲孔，但应注意安全，防止滑块脱落，造成事故。
选用标准斜楔装置的基本条件(1)冲裁力:实际冲裁力应小于或等于额定载荷。(2)工作角度:应与标准规定的工作角度一致或接近。(3)工作行程:应小于或等于标准规定的行程。(4)凸模或凹模尺寸:以不超过标准规定的安装尺寸为宜。(5)装置外形尺寸:应小于模具允许安装空间尺寸。
悬吊式上置斜楔的使用注意事项
(1)实际工作载荷(冲裁力)不能超过标准规定的额定载荷。
(2)悬吊式斜楔有效行程不能超过标准规定的最大行程，也就是说，不能超过装置的闭合高度，否则将有可能造成机构的损坏。
(3)凸模(或凹模)的安装应选择在标准规定的安装尺寸范围内，并尽可能靠近中心位置，以免造成偏载，影响使用寿命。
(4)冲孔凸模悬臂不宜过长，建议选用快换结构标准件(如球锁式、键锁式凸模等)，以便于易损件的J决速更换。
(5)当需要对装置进行分解和再装配时，应防止零件表面擦伤、碰伤并防止铁屑、灰尘等杂物混入。滑动偶件间要及时涂润滑油脂，非工作表面涂防锈油脂。
(6)当模具库存不用时，要及时清洁斜楔与滑块填充固体润滑剂的表面，防油脂挥发，降低含油率命。并用棉纱涂以少量黄油，以，影响自润滑效果和使用寿命。
泊头市德晟机械制造有限公司在客户的信赖中成长，在市场的需求中创新，精益求精，生产吊装斜楔、正装斜楔、正装斜楔机构，拓展进取并竭诚与各界同仁携手并进、共赢发展、再创成功、共享未来。 |
